Частная форма Да RJ45 Порт Аудио видео устройство Передатчик приемник IR ретранслятор

* Надежный инфракрасный датчик:Все наши инфракрасные датчики из Vi-Shay, американской марки и надежного качества.

* Высокая чувствительность:передача в реальном времени без каких-либо задержек с помощью высокочувствительного датчика.

* CFL Friendly:Это устройство может быть установлено в помещении с компактным флуоресцентным освещением и работать в большинстве осветительных условий.

* Светодиодная индикация:Светодиодная индикация, когдаСила подключена и сигнал отправляется.

* Широкополосный пульт дистанционного управления:совместим с почти всеми электронными приборами на рынке с его широким диапазоном частот.

* Размер:Маленький и прочный дизайн, легкий в установке и ремонте.

Модель: IR6000

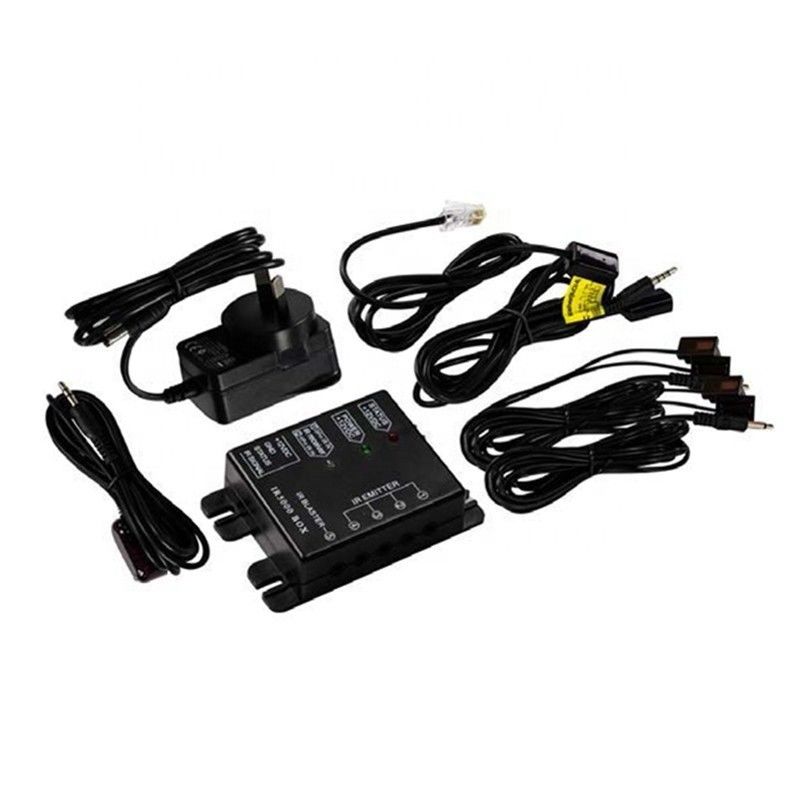

Пакет включает

1×Скрытый IR ретранслятор

ИК-приемник 1×3,5 мм

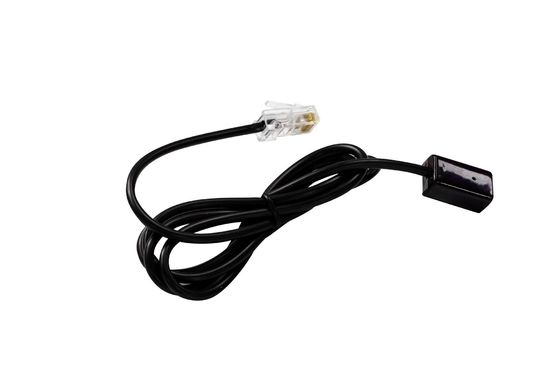

1x IR-приемник RJ45

Излучатель 2×IR

1×IR Blaster

1×Включаемый источник питания

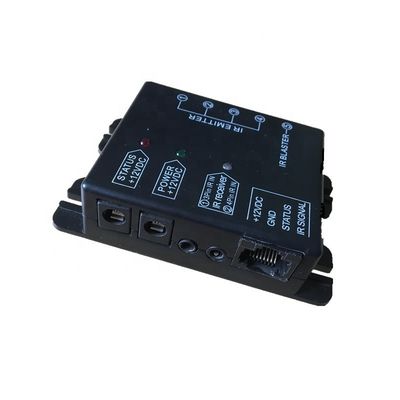

ИК-модуль

Силовое питание: DC12V/250mA (поставляется с продуктом)

Вход IR:

1×3,5 мм разъемный разъем, для IR-CV-3 приемника ((3 проводных розетки);

Коннектор разъема 1×3,5 мм, для приемника IR-CV-4 (4 проводных розетки)

Выход IR-излучателя:

4×3,5 мм разъемный разъем, для излучателя IR-EM-3;

Коннектор разъема 1×3,5 мм, для IR Blaster

Указание состояния: зеленый светодиод для системы включения/выключения

Указание на инфракрасный сигнал: синий светодиод

Указатель мощности: светодиод красной индикации

Размеры: 55×85×23 мм

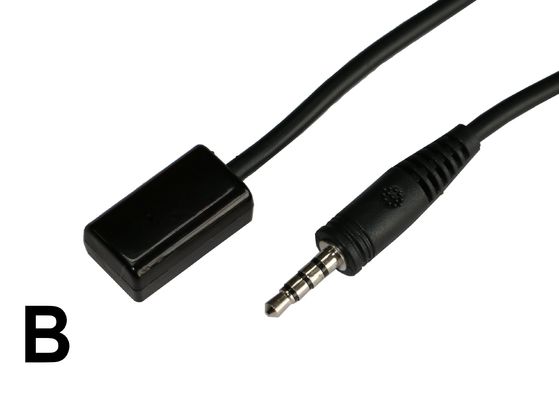

IR приемник ((IR-CV-4)

Диапазон частот: 25-60 КГц

Диапазон приема инфракрасного излучения: ±10 м

Угол приема инфракрасного излучения: 90o ((+45o/-45o от центра)

Подключение ИК-приемника: 1×3,5 мм розетка ((4 проводниковые розетки)

Длина кабеля: 1×2 метра, расширяется до 100 метров

Размеры: 25×14×9 мм

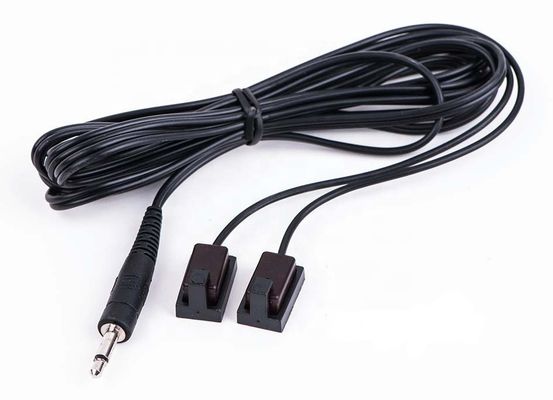

IR-излучатель (IR-EM-3)

Подключение: 3,5 м вставка (моно)

Светодиоды IR: светодиоды 2×IR-излучателя

Длина кабеля: 2 метра

Пиковый переходный ток: 100mA

Максимальное напряжение вперед: 1,5 В

Пиковая длина волны: 940 нм

Размер излучателя: 19 x 11 x 12 мм

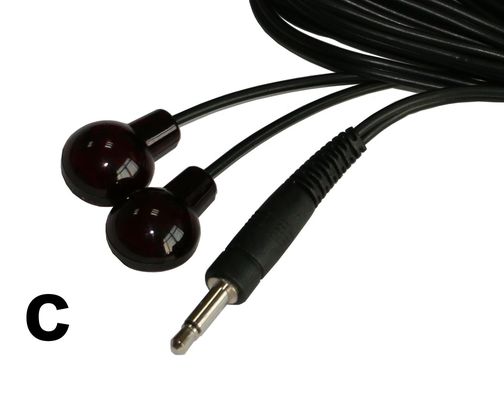

IR-бластер

Подключение: 3,5 мм розетка (моно)

ИК-светодиоды: 2x ИК-светодиоды бластера

Длина кабеля: 2 метра

Дальность передачи инфракрасного излучения: 2 метра

Угол передачи инфракрасного излучения: 90° (+45°/-45° от центра)

Размеры: 22 x 16 x 8 мм

Адаптер питания

Ввод: AC100-240V

Выход: DC12V/250mA

Дистанционный разъем 5,5×2,1 мм

Способ упаковки: цветовая коробка
Картон Количество: 40 шт.
Размер картонной коробки: 48x32,5x30 см
Масса картонной коробки: 12/11кг

Вопрос: Что такое инфракрасный ретранслятор?

A: IR-репетитор или инфракрасный репетитор, также известный как IR-реле или IR-расширитель,является устройством, позволяющим использовать существующий IR пульт дистанционного управления для управления аудио-видео компонентами, расположенными за закрытыми дверями или стенами в развлекательном шкафу или шкафу оборудования.

Вопрос: Как работает инфракрасный ретранслятор?

A: IR Repeater работает путем приема инфракрасных сигналов с дистанционного управления, преобразования и передачи их по проводу в скрытый корпус, где расположено оборудование.Там сигналы преобразуются обратно в инфракрасные сигналы, которые затем взрываются на оборудование.

Работа состоит из трех этапов:

Во-первых, он получает инфракрасный сигнал от пульта дистанционного управления.

Во-вторых, он преобразует инфракрасный сигнал в электрический сигнал или радиочастоту и передает через устройства.

Наконец, полученный сигнал будет преобразован обратно в инфракрасный свет, который будет распознаваться оборудованием.

Процесс требует нескольких различных компонентов, чтобы он работал, и они обычно упакованы вместе в так называемый комплект IR-репетитора.

Вопрос: В чем разница между однодиапазонным и двудиапазонным инфракрасным ретранслятором?

Ответ: Каждый инфракрасный сигнал имеет различную частоту, эти частоты измеряются в килогерцах (кГц).Первая полоса включает частоты в диапазоне от 33 до 43 кГцДля того, чтобы вы могли управлять своим устройством (как телевизором), пульт и телевизор должны работать на одной частоте.

Однополосный инфракрасный репетитор: совместим только с одной частотой, как правило, частоты однополосных частот составляют только 33-43 кГц, что работает с большинством DVD и Blu Ray плееров.

Двухдиапазонный ИР-повторник: двухдиапазонный повторник работает на обеих частотах (33-43 кГц и 44-60 кГц), совместим с большинством аудиовизуальных устройств.

Помните: если инфракрасный ретранслятор не совместим с частотами, он не передаст сигнал, и вы не сможете управлять устройством.В настоящее время все UM Audio IR повторяющие устройства являются двойными, он совместим с большинством AV-устройств.

Вопрос: Как установить инфракрасный ретранслятор?

Ответ: Во-первых, поместите инфракрасный ретранслятор на плоскую поверхность в шкафу для развлечений или шкаф для оборудования.

B. Поместите ИК-излучатель на ИК-окно на устройствах, отделив клеющую ленту и приклеив ее, а затем подключите кабель ИК-излучателя к ящику ретранслятора.

C. Поместите инфракрасный приемник там, где может быть получен сигнал дистанционного управления, а затем подключите кабель инфракрасного приемника к повторяющей коробке.

D. Включите адаптер питания и теперь вы можете управлять устройствами за шкафом или шкафчиком.

Подробные инструкции по установке приведены в руководстве пользователя, включенном в пакет UM Audio IR repeater.

Вопрос: Какой IR-продукт предлагает UM Audio?

Ответ: UM Audio в основном предлагает проводной IR-репетитор, беспроводной IR-репетитор и аксессуары для IR-репетитора.Заказчик может выбрать на основе фактической среды использованияТакже UM Audio приветствует OEM, мы можем проектировать и производить IR-репетитор в соответствии с запросом нашего клиента.
